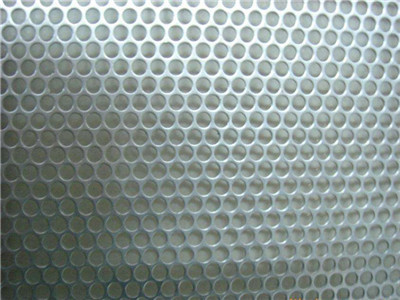

镀锌板冲孔网的外表缺陷的分析介绍
有客户在反映才别家收购的镀锌冲孔产品，表面有黑斑的状况，对此不是很了解。今日咱们就此问题来跟咱们共享一下怎样的热镀锌原料的产品存在质量的缺点。
1.黑斑：
a.镀锌层纯度不行，金属杂质在锌表面构成原电池，对析氢有利时，简略使锌层表面产生黑色的斑驳。
b.镀锌层中铜、铁、砷等杂质含量较高时，经钝化处理后，这些杂质出现黑色。
c.镀锌液中搀和残渣或小黑灰（碳或碳化合物），粘附于锌层表面或居于锌层内，与锌层结合得很健壮。在制品镀锌冲孔网上可见到黑斑。
d.原板表面污蚀物处理不充分，构成残渣，使某些部位镀不上锌，导致镀锌层出现缺点而简略坠落，然后构成黑斑。
e.镀锌时出现漏镀，在后处理时简略构成黑斑。
2.白锈:产品表面受潮或雨水浸入，在一定温度下，锌被氧化，产生白色粉末。产生白锈的表面其防腐才能大为下降，影响其使用。
3.镀锌层不均匀：镀锌表面锌层高低不平，厚薄不均，乃至出现表面小颗粒。从镀锌锅中出来的带钢表面上有剩下的锌液，这些剩下的锌液用气刀（喷射高压气体）吹掉，然后控制锌层厚度。气刀的气体压力、气刀与带钢的间距、带钢的速度等都会直接影响锌层的厚度。假设气刀供气不稳定或气刀压力缺乏会构成镀锌层堆积，即锌疤。
4.铬酸污垢：为了提高镀锌板的防腐蚀才能，使带钢表面构成一层极薄的钝化层，可由铬酸处理完成，即铬化处理。但假设铬酸处理不良，有残留液，镀锌板冲孔网的表面会出现淡黄色带或污斑，乃至黑斑。
